Sharp PC-1350 / PC-1360 Basicerweiterung

Basicerweiterung

Einleitung
Zur Darstellung von mehr wie die 24x4 Zeichen auf dem Display habe ich eine Basic-Erweiterung entwickelt, welche u.A. eine Textausgabe mit 37x4 Zeichen ermöglicht.
Verwendung der Basicerweiterung
- PC-1350
  Da alle meine Programme auf die Nutzung einer 16 KB Karte im PC-1350 ausgelegt sind, wird die Basicerweiterung an den Anfang des internen Speichers geladen. Hierzu ist das Basic so zu konfigurieren, dass es nur die Speicherkarte nutzt:
  MEM "C"
  Hierdurch gehen für Basicprogramme 3 KB Speicher "verloren" und es wird nur die Speicherkarte für Basic genutzt.
- PC-1360
  Da alle meine Programme auf die Nutzung einer 32 KB Karte im PC-1360 ausgelegt sind, wird die Basicerweiterung an den Anfang dieser 32 KB geladen. Hierzu ist zunächst der Start des Basicspeichers auf &8800 zu verschieben:
  SET MEM "C"
  POKE &FFD7,0,&88
  NEW
  Hierdurch gehen für Basicprogramme 2 KB Speicher "verloren" und es ist auch nur noch eine Speicherkarte für Basic nutzbar.
- Erkennung PC-1350 oder PC-1360 im Basicprogramm
  Da sich die Basicprogramme fÃ¼r den PC-1350 und PC-1360 meist nur in den Aufrufadressen für die Basicerweiterung unterscheiden, kann man innerhalb des Programms das Gerät erkennen und die Ausrufadresse für die Basicerweiterung entsprechend setzen.
  PEEK &FFF3=206
  liefert im PC-1350 (ROM v0 und v1) immer 206 (&CE) zurück, im PC-1360 in der Regel 249 (&F9) (FFF2/3 = Startadresse der Standardvariablen PC-1360)
  Falls der Start der Standardvariablen nicht absichtlich auf &CExx verschoben wurde, ist dieser Wert mit MEM$ = "C" immer &F9
  100: IF PEEK &FFF3=206 THEN 130 110: PR=&8030:IN=&8033:TA=&8036:T2=&8039:CI=&803C:RE=&803F:FI=&8042 120: SA=&8045:LO=&8048: GOTO 150 130: PR=&6000:IN=&6003:TA=&6006:T2=&6009:CI=&600C:RE=&600F:FI=&6012 140: SA=&6015:LO=&6018 150: REM ab hier folgt das Programm
Beispiel:
Der folgende Quelltext veranschaulicht die Nutzung einiger Funktionen der Basicerweiterung:

WAIT 0: CLS REM PC-1350: PR=&6000:IN=&6003:CI=&600C:RE=&600F:FI=&6012 PR=&8030:IN=&8033:CI=&803C:RE=&803F:FI=&8042 CALL PR,0,0,"Beispieltext" CALL PR,8,0: CALL RE,4 CALL PR,0,1,"Name: "; CALL CI,100,16,14,1 LINE (86,16)-(114,16) CALL FI,100,14 IN$="": CALL IN,8,IN$
Das Programm wartet in Bildschirmzeile 2 auf die Eingabe des Users:

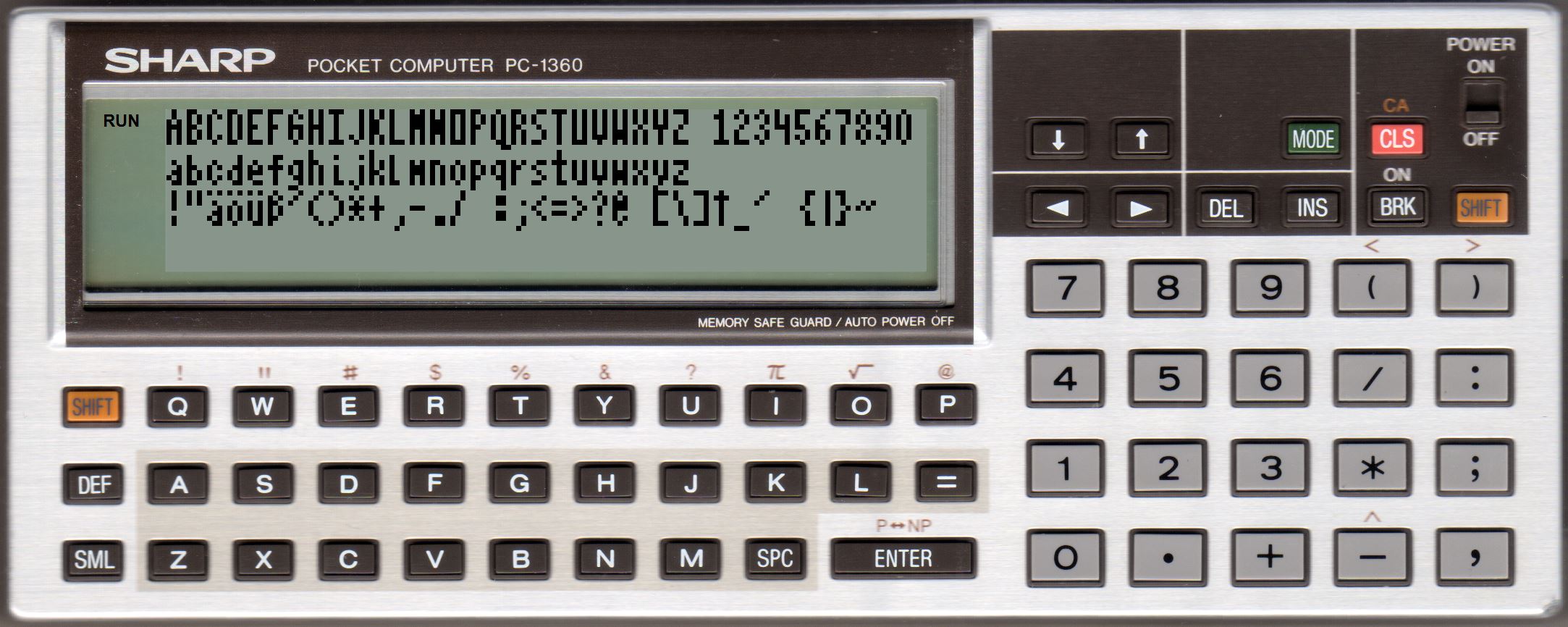

Das folgende Programm stellt den gesamten Zeichensatz dar:

REM PC-1350: PR=&6000 PR=&8030 CLS: DIM ST$(4)*37 ST$(0)="ABCDEFGHIJKLMNOPQRSTUVWXYZ 1234567890" ST$(1)="abcdefghijklmnopqrstuvwxyz" ST$(2)="" FOR I=33 TO 47:ST$(2)=ST$(2)+ CHR$ (I): NEXT I:ST$(2)=ST$(2)+" " FOR I=58 TO 64:ST$(2)=ST$(2)+ CHR$ (I): NEXT I:ST$(2)=ST$(2)+" " FOR I=91 TO 96:ST$(2)=ST$(2)+ CHR$ (I): NEXT I:ST$(2)=ST$(2)+" " FOR I=123 TO 126:ST$(2)=ST$(2)+ CHR$ (I): NEXT I CALL PR,0,0,ST$(0): CALL PR,0,1,ST$(1): CALL PR,0,2,ST$(2) WAIT : GPRINT
Befehle der Basicerweiterung
Folgende Befehle werden von der Basicerweiterung unterstützt:
Print 37x4 - Textausgabe mit 37x4 Zeichensatz

Aufruf:
PC-1350: CALL &6000[,X,Y][,Str$][;]
PC-1360: CALL &8030[,X,Y][,Str$][;]

X : 0..36 entspricht der X-Position des ersten ausgegeben Zeichens.
Y : 0..3 entspricht der Y-Position des ersten ausgegeben Zeichens
Str$ : Ausdruck vom Typ String, dessen Ergebnis ausgegeben wird
; : setzt die Position des nächsten auszugebenden Zeichens an das Ende der aktuellen Ausgabe.

Wird [Str$] nicht angegeben, so wird nur die Cursorposition für die nächste Ausgabe gesetzt
Wird [;] nicht angegeben, so wird die nächtse Zeichenkette (ohne Angabe von X,Y) in der nächsten Zeile der Anzeige ausgegeben.
Falls bei der Ausgabe ein Zeichen in Zeile 4 ausgegeben würde, so wird der Bildschirminhalt eine Zeile nach oben gescrollt.
Die aktuelle "WAIT" Konfiguration wird ebensowenig beachtet wie eine USING-Formatierung.
Es muss immer eine Zeichenkette ausgegeben werden. Diese kann ein beliebiger Ausdruck sein, der als Ergebnis einen String erzeugt. Soll eine Zahl ausgegeben werden, so ist diese (z.B. mittels STR$) in einen String zu wandeln.

Beispile:
PR=&8030 CALL PR,"LKW Kapazit#t="+ STR$ (TA(I)*7000)

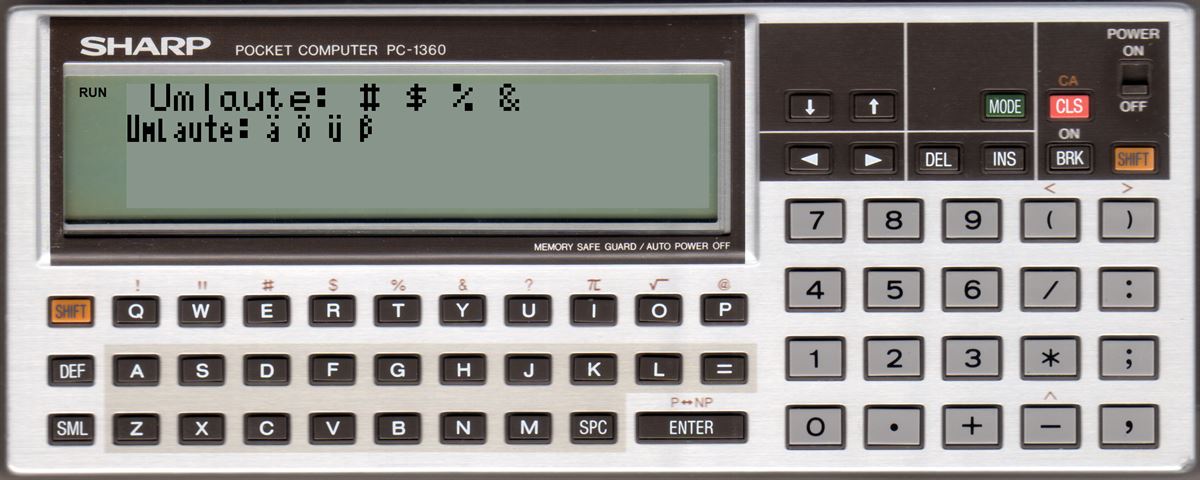

Einige Zeichen werden als deutsche Sonderzeichen (nur in Kleinschreibung) ausgegeben:
# = ä

$ = ö

% = ü

& = ß
Input 37x4 - Texteingabe mit 37x4 Zeichensatz

Aufruf:
PC-1350: CALL &6003,Länge,Str$
PC-1360: CALL &8033,Länge,Str$

Länge: maximal zulässige Anzahl an einzugebenden Zeichen.
Str$: eine 2-Zeichen Textvariable, in welcher die Eingabe gespeichert wird.

Str$ muss zuvor initialisiert worden sein (z.B. IN$ = "")
Hierbei ist darauf zu achten, dass die Länge der Textvariable lang genug ist für die maximale Länge der Eingabe. Einfache Variablen (2-Zeichen Textvariablen, z.B. "IN$") können max. 16 Zeichen lang sein, bei Feldvariablen (z.B. DIM IN$(2)*80) sind maximal 80 Zeichen möglich.

Die Eingabe wird an der aktuellen Cursorposition gestartet. Diese kann zuvor mittels "Print 37x4" gesetzt werden.
Eine Vorbelegung des Eingabetextes ist nicht möglich, der Inhalt von Str$ wird ignoriert und mit der Eingabe überschrieben.
Die Tasten BRK und ENTER beenden die Eingabe.
INKEY ohne SML - T$ = Taste (alle Tasten)

Aufruf:
PC-1350: CALL &6006
PC-1360: CALL &8036

Wartet auf einen Tastendruck und speichert die gedrückte Taste in der Variable T$
Dabei werden alle Tasten abgefragt, also z.B. auch Shift oder die Cursortasten.

Folgende ASCII Werte werden für die Sondertasten in T$ zurück geliefert:
- &02 = CLS
- &03 = CLS (wenn SHIFT aktiv ist)
- &04 = Cursor hoch
- &05 = Cursor runter
- &06 = ENTER (wenn SHIFT aktiv ist)
- &07 = BRK
- &08 = MODE
- &09 = SML (wenn SML aktiv ist, nur PC-1360)
- &0B = INS
- &0C = DEL
- &0D = ENTER
- &0E = Cursor rechts
- &0F = Cursor links
- &10 = SHIFT
- &12 = DEF
- &13 = Cursor links (wenn SHIFT aktiv ist)
- &14 = Cursor rechts (wenn SHIFT aktiv ist)
- &15 = SML (PC-1350)
- &16 = SML (PC-1360)
- &1E = SHIFT (wenn SHIFT aktiv ist, nur PC-1360)
INKEY mit SML - T$ = Taste (inkl. shift/sml Belegung)

Aufruf:
PC-1350: CALL &6009
PC-1360: CALL &8039

Wartet auf einen Tastendruck und speichert den ASCII Code der gedrückten Taste in die Variable T$
Dabei werden Shift/SML intern ausgewertet, womit Groß/Kleinschreibung oder Zeichen, die nur mit Shift eingebbar sind, abgefragt werden.
CIRCLE ,X,Y,R,{1/2/4} - Zeichnet einen Kreis

Aufruf:
PC-1350: CALL &600C,X,Y,R,{1/2/4}
PC-1360: CALL &803C,X,Y,R,{1/2/4}

X: -32768 bis 32767, X-Position des Kreismittelpunktes
Y: -32768 bis 32767, Y-Position des Kreismittelpunktes
R: 0 bis 65535, Radius des Kreises
{1/2/4}: 1=Set, 2=Reset, 4=Invertieren

Zeichnet einen Kreis mit dem Mittelpunkt X,Y, dem Radius R und dem Zeichenmodus Set/Reset/Invert
INVERTIEREN - Invertiert 37x4 Zeichen

Aufruf:
PC-1350: CALL &600F,Anzahl
PC-1360: CALL &803F,Anzahl

Anzahl: Anzahl zu invertierender Zeichen

Ab der mit Print 37x4 gesetzen Cursorposition werden "Anzahl" Zeichen (Blöcke mit jeweils 4 Pixel Breite) invertiert.
FILL - Füllt abgeschlossenen Bildbereich

Aufruf:
PC-1350: CALL &6012,X,Y
PC-1360: CALL &8042,X,Y

X: 0..149, X-Koordinate des Pixels, an dem mit dem Füllen begonnen wird
Y: 0..31, Y-Koordinate des Pixels, an dem mit dem Füllen begonnen wird

Füllt einen Bildschirmbereich, der an Koordinate X,Y beginnt und durch gesetzte Pixel oder den Bildschirmrand vollständig abgeschlossen ist.
BILDSAVE - Bild ab Adresse in Speicher ablegen

Aufruf:
PC-1350: CALL &6015,Adresse
PC-1360: CALL &8045,Adresse

Adresse: Speicheradresse, ab der das Bild im Ram abgelegt wird.

Kopiert den aktuellen Inhalt des Anzeige-Ram in den Speicher. Hierbei werden exakt 600 Byte in der Reihenfolge kopiert, wie sie im Anzeige-Ram vorliegen
Also 30 Byte Zeile 0, 30 Byte Zeile 2, 30 Byte Zeile 1, 30 Byte Zeile 3 und dies für alle 5 Anzeigeblöcke von links nach rechts.
BILDLOAD - Bild ab Adresse aus dem Speicher in die Anzeige kopieren

Aufruf:
PC-1350: CALL &6018,Adresse
PC-1360: CALL &8048,Adresse

Adresse: Speicheradresse, ab der das Bild im Ram abgelegt ist.

Kopiert den Speicherbereich ab "Adresse" in das Anzeige-Ram. Das Bild muss dabei exakt in dem Format im Ram vorliegen, wie es durch BILDSAVE ausgelesen wurde (exakte Kopie aus dem Anzeige-Ram mit überspringung aller nicht angezeigten Ram-Bereiche).
OLD - Mit NEW gelöschtes Basicprogramm wieder herstellen

Aufruf:
PC-1350: CALL &601B
PC-1360: CALL &804B

Es wird der Speicher ab dem konfigurierten Basicstart (FFD7/FFD8) bis zum ersten Ende eines Basic-Programms durchsucht und der Wert entsprechend im System-Ram eingetragen. Dies funktioniert nur, wenn sich vor dem NEW exakt ein Basicprogramm im Speicher befunden hat.
Die erste Zeilennummer wird immer "(ursprüngliche Zeilennummer) AND 255" sein. Da beim NEW das HI-Byte der ursprünglichen Zeilennummer überschrieben wird, muss die Nummer im Zweifel manuell korrigiert werden, falls sie vorher > 255 war.
DEZ -> HEX - Dezimal -> Hex, nur im Direktmodus

Aufruf:
PC-1350: CALL &601E,Zahl
PC-1360: CALL &804E,Zahl

Zahl: 0..65535, Wert, der als Hex angezeigt werden soll

Aufruf nur im Direktmodus möglich, Der Hex-Wert wird direkt nach "Zahl" ausgegeben und der Aufruf mit "ERROR 1" beendet.

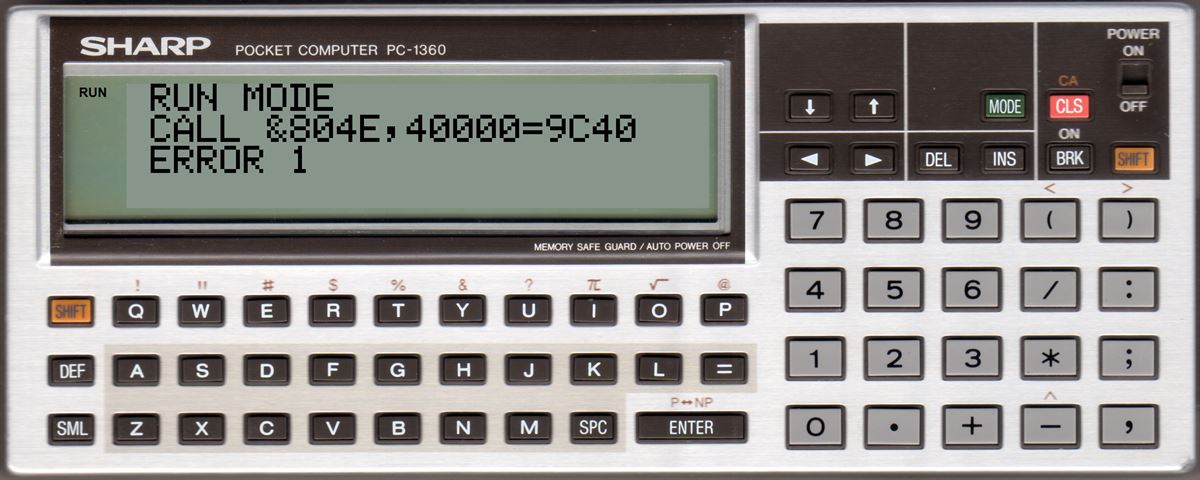

Beispiel:
CALL&804E,40000
Enter

Nun kann entweder mit "Cursor links" eine neue Zahl eingegeben werden (die Ausgabe der Ergebnisses wird dabei automatisch gelöscht) oder der Aufruf kann mit "CLS" beendet werden.

PC-1350:
Es gibt unterschiedliche Versoionen der Basicerweiterung für ROM-Version v0 und v1 des PC-1350. Mit anderen ROM-Versionen wird sie nicht funktionieren.
PC-1360:
Die Basicerweiterung ist mit PC-1360 Rom-Versionen 3 und 5 getestet und wird evtl. auf anderen Versionen nicht funktionieren.

Zur Ermittelung der ROM-Version eine PC-1350/PC-1360 siehe auch den Abschnitt ROM-Versionen auf der Seite Systemaufbau und Systemroutinen PC-1350 / PC-1360

Download Sharp PC-1350 Basicerweiterung

SW Basic V9 (Adresse: &6000 - &66BE) ROM v0	sw_bas_9-1350_v0.bas	sw_bas_9-1350_v0.wav (CLOAD M)
SW Basic V9 (Adresse: &6000 - &66BE) ROM v1	sw_bas_9-1350_v1.bas	sw_bas_9-1350_v1.wav (CLOAD M)
Vor dem Laden des Programms muss der Basicspeicher auf max. &5FFF beschränkt werden: MEM "C"

Download Sharp PC-1360 Basicerweiterung

SW Basic V9 (Adresse: &8030 - &8725)	sw_bas_9-1360.bas	sw_bas_9-1360.wav (CLOAD M)
Vor dem Laden des Programms muss der Start der Basicspeichers auf &8800 erhöht werden: SET MEM "C" POKE &FFD7,0,&88 NEW
